Mitragliatrice Hotchkiss mod.1909



Questa mitragliatrice leggera è la Hotchkiss mod. 1909, conosciuta anche come Benet-Mercie, o Hotchkiss portatile, di costruzione Francese, usata (poco) dall?esercito francese in cal. 8 mm Lebel; adottata dall?esercito britannico come fucile-mitragliatore per la cavalleria e per le truppe coloniali indiane impiegate nelle Fiandre e nelle Somme in cal. 303 britannico. Usata anche dalle truppe americane nel ?17-?18 fornita (non solo questo modello) dalla Francia per mancanza di disponibilità di armi americane. Era alimentata da caricatori a lastrina da 30 colpi, era possibile utilizzarla con bipede o con un piccolo treppiede che poteva essere montato in due supporti differenti presenti sulla canna, il calcio era smontabile e sostituibile in due tipi diversi [in legno (di miglior disegno ma molto piu? costoso) e in metallo (semplice tubo)].

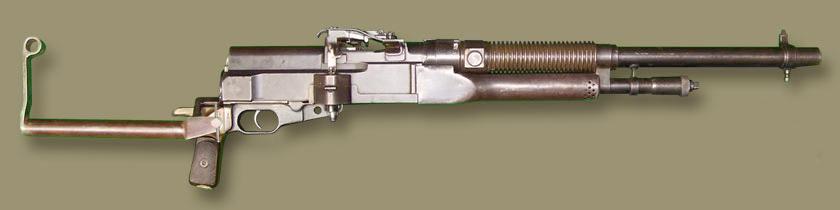

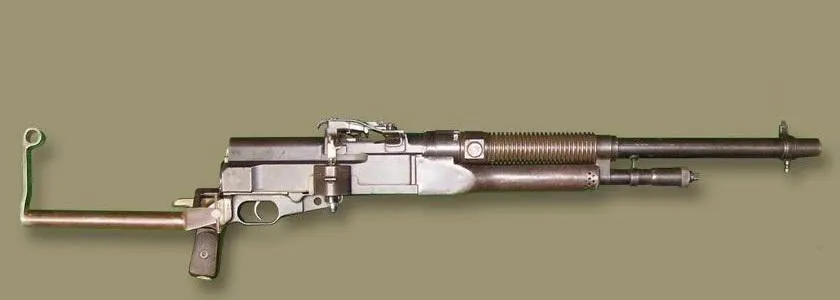

Mitragliatrice Hotchkiss 1909

Mitragliatrice Hotchkiss 1909

FUNZIONAMENTO

Funzionamento: Chiusura labile ritardata

Utilizzazione dei gas: Diretta

Canna: Fissa

Otturatore: Rinculante

Raffreddamento: Aria

CANNA

Nr.: 1

Calibro canna: 8 mm

Lunghezza canna: 640 mm

ALIMENTAZIONE

Caricatore a lastrina orizzontale: 30

Cartucce: 8 mm Lebel, .30-06 Springfield, .303 British

PESO

Arma: 12 kg

DATI RELATIVI AL TIRO

Velocità di tiro / minuto: 400 colpi/min

Tiro utile: 3800 m

DATI COSTRUZIONE

Nazionalità: Francia

Progettisti: Benet-Mercie

Costruttore: Hotchkiss

Anno-inizio-costruzione: 1909

Lunghezza dell'arma: 1230 mm

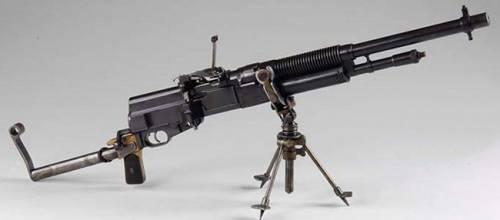

Mitragliatrice Hotchkiss M1909, con calciolo ammortizzato e piccolo treppiede nella posizione intermedia

itragliatrice Hotchkiss M1909, con calciolo ammortizzato e piccolo treppiede nella posizione intermedia

itragliatrice Hotchkiss M1909, con calciolo ammortizzato e piccolo treppiede nella posizione intermedia

Mitragliatrice Hotchkiss 1909, con calciolo in ferro e treppiede nella posizione centrale, quasi baricentrica

Mitragliatrice Hotchkiss 1909, con calciolo in ferro e treppiede nella posizione centrale, quasi baricentrica

Mitragliatrice Hotchkiss 1909, con calciolo in ferro e treppiede nella posizione centrale, quasi baricentrica

Truppe Indiane, di stanza nelle Somme e in Fiandra

Mitragliatrice Hotchkiss 1909, in uso alle truppe Indiane

Mitragliatrice Hotchkiss 1909, in uso alle truppe Indiane

Truppe americane in esercitazione

Mitragliatrice Hotchkiss M.1909 - Truppe americane in esercitazione

Mitragliatrice Hotchkiss M.1909 - Truppe americane in esercitazione

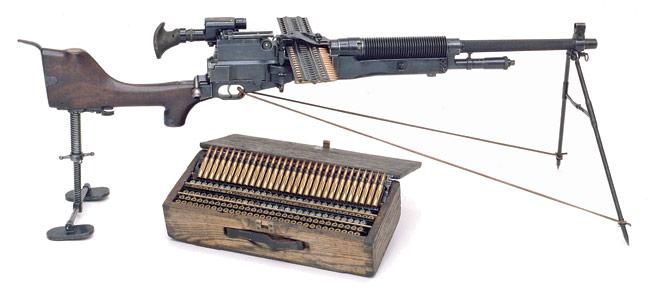

La Mitragliatrice Hotchkiss 1909, dotata di ottica, con calciolo in legno, bipiede leggero in posizione avanzata e cassetta portamunizioni.

La Mitragliatrice Hotchkiss 1909, dotata di ottica, con calciolo in legno, bipiede leggero in posizione avanzata e cassetta portamunizioni

La Mitragliatrice Hotchkiss 1909, dotata di ottica, con calciolo in legno, bipiede leggero in posizione avanzata e cassetta portamunizioni
